可撓性單球防震管
單球可撓性防震管接頭
  • 應用範圍：自來水廠、汙水處理系統廠系統設備、機械設備、及各類管線之防震系統。
  • 特性：
    1. 可撓性蛇腹結構可抵抗內外壓力。
    2. 吸收震動及噪音。
    3. 承受管線之位移，保護管線。

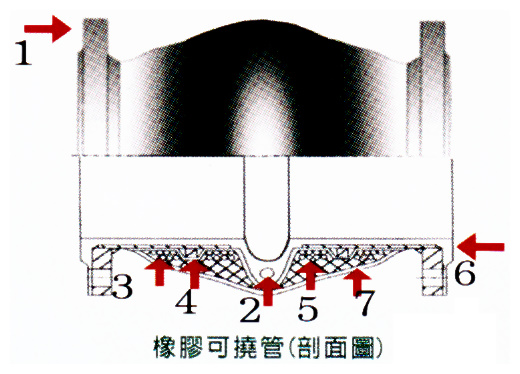

NO. 品名 材質
1 法蘭 SS400+NR
2 鋼絲圈 SS400
3 鐵線 SWMB
4 內補強層 合成纖維
5 中補強層 尼龍
6 內面內膠層 NR
7 外層膠 CR

單球可撓性防震管產品規格
內徑
(mm)		 長度
(mm)		 中壓
(kg/cm2)		 中壓
(kg/cm2)		 高壓
(kg/cm2)		 高壓
(kg/cm2)		 位移
(mm)		 伸長
(mm)		 收縮
(mm)
100 250 2 5 7.5 10 25 25 40
150 250 2 5 7.5 10 25 25 40
200 250 2 5 7.5 10 25 25 40
250 250 2 5 7.5 10 25 25 40
300 250 2 5 7.5 10 25 25 40
350 250 2 5 7.5 10 25 25 50
400 250 2 5 7.5 10 25 25 50
450 250 2 5 7.5 10 25 25 50
500 250 2 5 7.5 10 25 25 50
600 250 2 5 7.5 10 25 25 50
700 250 2 5 7.5 10 25 25 50
800 250 2 5 7.5 10 25 25 50
900 250 2 5 7.5 10 25 25 50
1000 300 2 5 7.5 10 30 35 50
1100 300 2 5 7.5 10 30 35 50
1200 300 2 5 7.5 10 30 35 50
1350 300 2 5 7.5 10 30 35 60
1500 300 2 5 7.5 10 30 35 60
1600 300 2 5 7.5 10 30 35 60
1650 300 2 5 7.5 10 30 35 60
1800 300 2 5 7.5 10 30 35 60
2000 300 2 5 7.5 10 30 35 60
2100 300 2 5 7.5 10 30 35 60
2200 300 2 5 7.5 10 30 35 60
2400 300 2 5 7.5 10 30 35 60
2500 300 2 5 7.5 10 30 35 60
